Um mapa mental circuito eletrico bem estruturado facilita o entendimento de como energia flui em sistemas, desde a fonte até os consumidores, organizando de forma visual componentes como fontes, condutores, dispositivos de proteção e cargas.
O que é um mapa mental circuito eletrico e por que usar

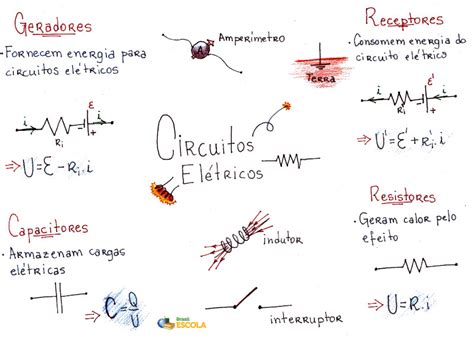

Um mapa mental circuito eletrico nada mais é do que um diagrama não linear que representa, de forma organizada e intuitiva, os elementos de um circuito e a relação entre eles, conectando conceitos como fonte de energia, fios, resistores, capacitores, chaves e equipamentos. A principal vantagem de se usar um mapa mental circuito eletrico está na clareza didática, pois transforma informações abstratas em um layout visual que revela caminhos, funções e interdependências, sendo muito útil para estudantes, professores, eletricistas e entusiastas que precisam dominar o funcionamento sem se perder em esquemas lineares tradicionais.
Elementos essenciais de um mapa mental circuito eletrico
Construir um mapa mental circuito eletrico exige identificar e posicionar os componentes-chave de forma lógica, começando no centro com o tópico principal e expandindo ramos para cada categoria de elemento. Na prática, recomenda-se agrupar itens por funções, por exemplo, energia, controle, proteção e carga, de modo que o mapa funcione como um roteiro visual que guia o olhar do estudante ou do profissional pelo fluxo de corrente e pelas responsabilidades de cada peça.
Fonte de energia e polaridade
No centro ou em um dos ramos principais do mapa mental circuito eletrico, costuma-se colocar a fonte de energia, como uma bateria ou o alternador da rede, destacando positivo e negativo para indicar a direção potencial da corrente. É importante incluir tensão e tipo de corrente, pois essas informações definem como os demais componentes devem ser escolhidos e ligados, evitando erros de conexão que podemimobilizar ou destruir equipamentos.
Condutores, chaves e fusíveis
Os condutores, representados por linhas no mapa mental circuito eletrico, simbolizam os caminhos pelos quais os elétrons se movem, enquanto chaves e fusíveis aparecem como nós de controle e segurança.
- Chaves que ligam e desligam o circuito
- Fusíveis e disjuntores que protegem contra curtos
- Organização em série ou em paralelo, conforme o objetivo
Descrever essas funções no mapa ajuda a fixar não apenas a localização, mas o comportamento de cada elemento durante o funcionamento normal e anormal do sistema.
Como montar um mapa mental circuito eletrico do zero
Criar um mapa mental circuito eletrico do zero exige planejamento, desde o esboço até a finalização com cores e ícones que facilitem a memorização. Comece definindo o escopo: um sistema de iluminação residencial, um painel de automação industrial ou um simples carregador de celular, e escolha a ferramenta que melhor atende sua necessidade, seja papel e canetas coloridas ou software específico de mapas mentais.
Passos práticos para desenhar
Seguir uma sequência reduz erros e deixa o mapa mais profissional, então siga estas etapas:
- Centralize a fonte de energia e marque polaridade
- Adicione os condutores principais como ramos principais
- Insira dispositivos de proteção próximos aos pontos de entrada
- Complete com cargas e dispositivos de medição
- Revise o fluxo para garantir que a corrente tenha um caminho único e coerente
O uso de setas indica a direção da corrente, enquanto blocos de cores diferentes ajudam a distinguir entre circuitos de potência, controle e sinal, transformando o mapa mental circuito eletrico em uma ferramenta verdadeiramente didática.
Diferenças entre mapa mental circuito eletrico e diagramas tradicionais
Enquanto um diagrama esquemático convencional busca precisão técnica com símbolos normalizados, um mapa mental circuito eletrico prioriza a compreensão visual e a memorização, permitindo anotações pessoais, imagens e associações livres. Isso não substitui o esquema oficial, mas complementa o estudo, pois o mapa une estrutura e criatividade, ajudando o aluno a "ver" o circuito como um todo, em vez de apenas decifrar siglas e linhas cruzadas em folhas técnicas.
Aplicações práticas e benefícios educacionais
Na prática, um mapa mental circuito eletrico serve como guia de estudo, checklist de montagem e até como base para apresentações, cobrindo desde projetos escolares até documentação de instalações. Profissionais que dominam a técnica conseguem comunicar melhor com equipes, explicar falhas aos clientes e planejar manutenções, pois o mapa sintetiza complexidade em passos visíveis, reduzindo a margem de erro e aumentando a confiança na hora de trabalhar com eletricidade.
Dicas finais para melhorar seu mapa mental circuito eletrico
Aprimorar seu mapa mental circuito eletrico exige prática constante e atenção a detalhes que fazem a diferença na hora de interpretar ou montar um sistema real.
- Use setas de fluxo para mostrar a direção da corrente
- Inclua pequenas anotações explicativas ao lado de cada componente
- Revise regularmente e compare com esquemas oficiais
- Compartilhe com colegas para trocar percepções e arranjos
- Atualize o mapa sempre que mudar um elemento ou adicionar novas funções
Com paciência e organização, o mapa mental circuito eletrico deixa de ser um rabisco solto para se tornar um recurso poderoso de ensino, projeto e diagnóstico, colocando clareza e confiança no seu trabalho com eletricidade.
